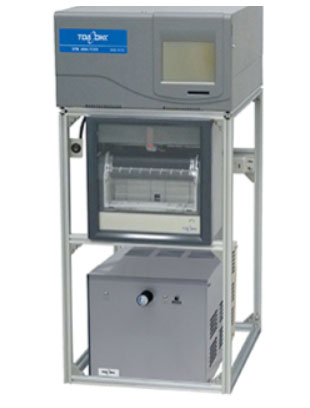

浮遊粒子状物質測定装置
DUB-357C型

浮遊粒子状物質測定装置
DUB-357C型

販売価格は東亜DKK代理店の
当社までお問い合わせください。

・ベータ線吸収方式線源¹⁴C(カーボン14)を採用により、
大気中の浮遊粒子状物質(SPM)の質量濃度を直接測定
・法規制を受けない線源使用
・等価膜による簡単校正
・タッチパネル方式による簡単操作
・オープンフレームタイプ架台を採用

測定範囲
0～1000 / 0～5000 (μg/m3）
(0～1/0～5 mg/m3)

環境省デジタルテレメーター共通化仕様に対応

本装置は「ベータ線吸収方式｣を採用した大気中の
浮遊粒子状物質(SPM)測定装置です。
また，本装置の高機能記録計は180mm幅で
SPMの濃度を｢のこ歯状｣に試料流量を連続的に記録すると同時に，
同一記録紙上に1時間平均値，日報，アラーム内容をデジタル印字します。
　本測定装置の仕様についてはJIS B 7954 :2001を基本にしています。

販売価格などは東亜ディーケーケー株式会社販売代理店の
当社までお問い合わせください。
株式会社共亜計測
TEL 03-3480-9878 / FAX 03-3480-9807
e-mail. info@k-kyoa.co.jp

浮遊粒子状物質測定装置
DUB-357C　特長

○ベータ線源に,¹⁴C(カーボン14)を採用しておりますので通常線源の交換は不要です。
○ベータ線の検出には半導体検出器を採用し，寿命は半永久です。
　また，ベータ線源は3.7MBq以下の密封型を使用していますので，
　放射線取扱いについての法規制の対象となりません。
○液晶タッチパネルを採用し，
　操作は対話方式とすることで設定を容易にしました。
　また，液晶上で各データーの履歴表示や推移グラフを簡単に表示できます。
○メンテナンス性を考慮しオープンフレームタイプの架台を採用しました。
○環境省デジタルテレメーター共通化仕様に対応しています。
　(オプション：イーサネットLAN装着時)
○分析計に記録された測定値(1時間平均値)や分析計内の状態(温度，圧力，流量)
　およびゼロ偏差，スパン係数，アラーム，イベントの履歴を
　CFカード(オプション)へ記録することができます。
　 CFカードのファイルは, CSVファイルとなっているためデーター編集が容易に可能です。
　また，データー種類(1時間値，アラーム，イベントなど)も
　年または月単位で分けられており，データー整理が簡易的に行えます。
〇CFカードは前面から着脱できます。

　注)CFカードに記録できるデーター数の目安は下記の通りです。
　(CFカードは当社の専用純正品のみ使用可能です｡)
　データーの例(256MB):約3年分(通常記録の目安)
○キャスターなしを標準仕様とし，アルミフレームを採用することで地震の際の安定性を確保しました。
　また，オプションのキャスター付きを選択した場合には
　従来よりもキャスター間隔を広く取り，輸送時の安定性を考慮しました。
○記録計は，記録紙上に測定値(1時間平均値)や日報，アラーム情報などを印字します。
　また，停電などによる時刻と記録紙のずれを電源復旧時に自動的に記録紙を早送りし、
　時刻とのずれを補正します。
〇高機能記録計により同一記録上に日報などをデジタル印字します。

浮遊粒子状物質測定装置
DUB-357C　標準仕様

製　品　名：浮遊粒子状物質測定装置
　　　　　　　浮遊粒子状物質計
型　　　名:DUB-357C/DUB-317C（分析部）
測定対象：大気中の浮遊粒子状物質（SPM）
測定方式：ベータ線吸収方式
　　　　　密封線源¹⁴C（カーボン14）
ベータ線検出器：半導体検出器
測定範囲:0～1000/0～5000μg/m³
　　　　2レンジ自動/手動切替え
記録方式:打点式高機能記録計による印字
入出力信号：
　デジタル；環境省デジタルテレメーター共通仕様
　　　　　　対応コネクターRJ-45
　　　　　（オプション：イーサネットLAN装着時）
アナログ；DC0～1V
　　　　　(内部抵抗500Ω以下，負荷抵抗伝送出力　100kΩ以上)，
　　　　　のこ歯状出力，対地絶縁型
　　　　　パルス接点出力(1CPH＝1μg/m³)
接点出力；平均値測定レンジ信号，計器調整中信号，
信　　号：電源断信号，警報信号
　　　　　接点容量…DC 50V 0.2A以下
　　　　　AC100V 0.1A以下
接点入力；外部リセット信号
信　　号：開放電圧…DC5V(短絡電流2.5mA)
　　　　　接点閉時間…200ms～300s
　　　　　観測局停止信号
　　　　　開放電圧…DC5V(短絡電流2.5mA)
　　注)外部リセット信号は観測局停止信号が閉の時のみ有効
直線性(指示誤差)：±3%FS以内
繰返し性：±2%FS以内
最小表示値：1μg/m³
安　定　性：ゼ囗ドリフト±2%FS/24H以内
　　　　　　スパンドリフト±3%FS/24H以内
試料採取：補集方法…ろ過式
　　　　　分粒方式…サイクロン方式
　　　　　　　　　　10μm以上の粒子を除去
　　　　　　　試料大気流量…18.0L/min
　　　　　　　　　　　　　　流量自動制御付
　　　　　　　使用ろ紙…4フッ化エチレン樹脂製ろ紙
　　　　　　　　　　　　標準測定で33日間使用可
SPM平均値記録：「のこ歯状｣打点式記録(赤)
試料大気流量瞬時値記録：｢連続｣打点式記録(青)
デジタル印字項目:1時間平均値(01～24時)，
　　　　　　　　毎日初めに年月日･局No.を印字
　日　　　報；最大，最小，日平均，有効データー数
　各種設定項目；測定レンジ，ゼロ点アップ値,現時刻，スパン係数
記　録　紙：帯状，折たたみ，
　　　　　　目盛幅…180 mm(CH-5154)
記録紙速度:25mm/h
暖機時間：約3時間
周囲温度･湿度:0～40℃　 85%RH以下
感度確認方式：等価膜(校正用フィルム)による
電　　　源:AC 100V±10V, 50/60Hz
消費電力：最大…約250VA,平均…約150W
外形寸法：本体(DUB-357C)
　　　　　　　キャスターなし;400(w)×522(D)×919(H) mm
　　　　　　　キャスターあり;474(W)×522(D)×988(H)mm
　　　　　　　ポンプユニット;270(W)×270(D)×270(H)mm
　　　　　　　分析部単体:399 (W)×520(D)×216(H)mm
　　　　　　　　　　　　　ゴム足なし
質　　　量：キャスターなし：約27kg
　　　　　　　(別置きポンプユニット：約12kg)
注）DUB-317C型は，分析部(ポンプユニット付)のみとなります。
　(記録計および筐体は含まれておりません｡)

浮遊粒子状物質（SPM)の測定原理

　ベータ線吸収方式は，低いエネルギーのベータ線を物質に照射した場合，
その物質の質量に比例してベータ線の吸収量が増加することを
利用した測定方式です。
ろ紙上に捕集したSPMにベータ線を照射し，
透過ベーダ線強度を測定することによって,
SPMの質量を知ることができます。
ベータ線透過強度とSPMの質量の関係は，
次式のとおりです。

In(Io/I)＝μm・Xm
　I　:ろ紙および粉じんを透過したベータ線強度
　Io　:ろ紙のみを透過したベータ線強度
　μｍ　：質量吸収係数(cm²/g)
　Xm　:SPMの質量(g/cm²)
これから　ｘｍ＝１/μｍ・In(Io/I)となります。

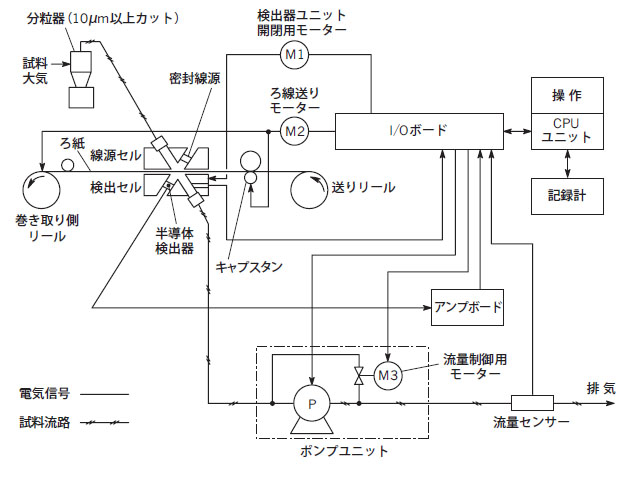

　本自動測定装置では，サイクロン方式の分粒器を通して,
18L/minの一定流量の試料大気を吸引し，
ろ紙上にSPMを捕集し，測定・演算の結果，
質量濃度(μg/m³)を常時出力します。
