pH計変換器　HDM-135A型（2線式)/　HDM-136A型（4線式)

pH計変換器
HDM-135A型（2線式)　/　　HDM-136A型（4線式)

pH計変換器　
HDM-135A型（2線式)
HDM-136A型（4線式)

販売価格は東亜DKK代理店の
当社までお問い合わせください。

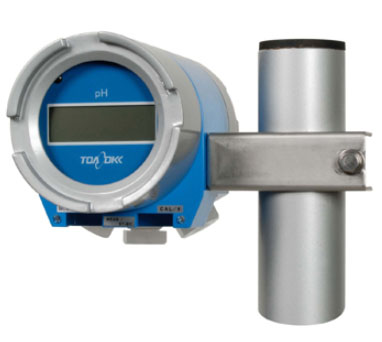

小型堅牢なアルミ製ケースのシンプル機能・簡単操作の現場設置型PH計変換器(発信器)です。
　2線式(DC 24V電源)と4線式(ACフリー電源)があり，
伝送出力DC4～20mAを発信します。

pH計変換器　
HDM-135A型（2線式)　/　　HDM-136A型（4線式)
機能・特長

〇pH伝送出力範囲の変更
　測定範囲pH-1.00～14.00において，伝送出力DC4～20mAを2pH幅以上で任意設定できます。
○ワンタッチ自動校正
　pH標準液各種による2点校正では，校正スイッチを1回押すと1点目の安定判別を開始し，
　安定すると自動的に校正を終了し，2点目の校正に移行します。
　この安定判別機能により，個人差のない正確な2点校正を簡単に行えます。
〇pH電極良否の自動判定
　正常な標準液校正ができない場合，ゼロ・スロープ異常，または安定性不良などをメッセージします。
〇pH測定値シフト
　測定値を基準器などのpH値に，合わせ込むことができます。（±1.00pH)
○ガラス電極クラック検知
　クラック発生時エラーを表示し，伝送出力を振り切らせ(バーンアウト)異常を知らせます。
○試料水pH値の温度補償
　試料水のpH温度特性が大きい(純水やボイラー水など)場合，
　その温度係数を入力することにより自動補償を行うことができます。
○応答速度の変更
　測定値が短時間に激しく変動する場合，応答速度を遅くすることができます。

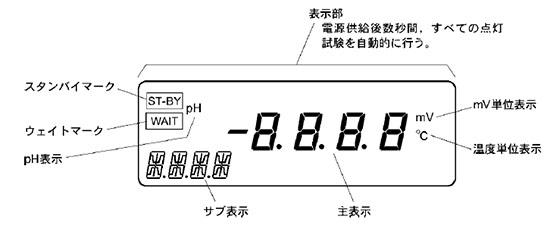

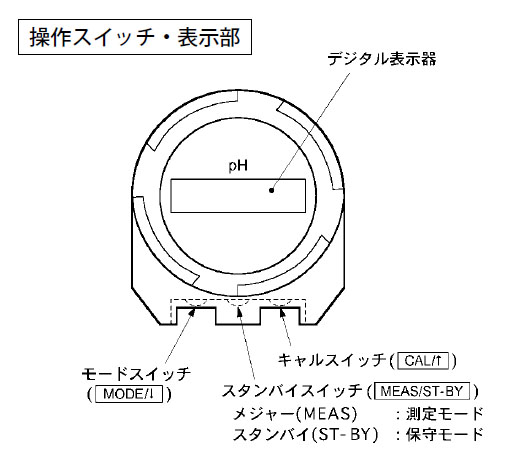

○下面の防水型スイッチで簡単操作
　下面の3個の押しボタンスイッチで，校正など全ての操作を行なえます。
○測定モードへの自動復帰
　保守モードのまま2時間を経過すると，測定モードへ自動復帰します。

販売価格などは東亜ディーケーケー株式会社販売代理店の
当社までお問い合わせください。
株式会社共亜計測
TEL 03-3480-9878 / FAX 03-3480-9807
e-mail. info@k-kyoa.co.jp

pH計変換器
HDM-135A型（2線式)　/　　HDM-136A型（4線式)

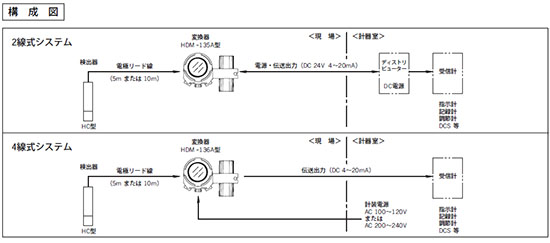

構成図

pH計変換器
HDM-135A型（2線式)
標準仕様

製　　品　　名	pH計変換器
型　　　　　名	HDM-135A (2線式）
計量法型式承認番号	第SS021号
測　定　範　囲	PH －1.00～14.00※ （mV : -600～+600mV 　　　温度；0～100℃ 　　　表示のみで，伝送出力はなし） ※計量法検定対象品の測定範囲はpH0～14 　またはpH2～12（出荷後変更不可）
表　示　方　式	液晶デジタル表示
最　小　表　示	pH…0.01 mV･･・0.1 温度…0.1
性　　能（検出器含まず）	直線性： ±0.03pH以内（等価入力において)
性　　能（検出器含まず）	繰り返し性： ±0.02pH以内（等価入力において)
伝　送　出　力	DC4～20mA 絶縁型抵抗負荷650Ω以下
伝送出力範囲	0.1 pH単位の2pH幅以上を -1～14pHの範囲で任意設定可
電　　　　　源	DC24Ｖ±10％
消　費　電　力	0.6VA以下
周囲温度・湿度	－20～55°C, 99% (RH)以下(ただし結露しないこと)
構　　　　　造	屋外設置IP55 (防じん形，防憤流形）
外　形　寸　法	118(W)×129(H)×178(D)mm
取　付　方　法	50Aパイプ取付け
質　　　　　量	約3.5 kg
配　　線　　口	G3/4 (PF3/4F）3ヵ所
材　　質	本　体：アルミニウム合金鋳物
	窓：樹脂
	取付金具：SUS304
塗　　装　　色	メタリックシルバーおよびブルー

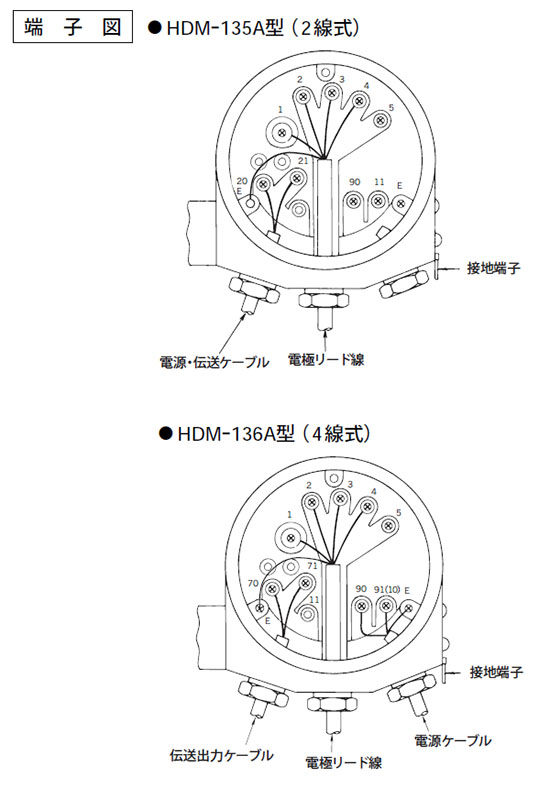

pH計変換器
HDM-136A型（4線式)
標準仕様

製　　品　　名	pH計変換器
型　　　　　名	HDM-136A (4線式）
計量法型式承認番号	第SS021号
測　定　範　囲	PH －1.00～14.00※ （mV : -600～+600mV 　　　温度；0～100℃ 　　　表示のみで，伝送出力はなし） ※計量法検定対象品の測定範囲はPH0～14 　またはpH2～12（出荷後変更不可）
表　示　方　式	液晶デジタル表示
最　小　表　示	pH…0.01 mV･･・0.1 温度…0.1
性　　能（検出器含まず）	直線性： ±0.03pH以内（等価入力において)
性　　能（検出器含まず）	繰り返し性： ±0.02pH以内（等価入力において)
伝　送　出　力	DC4～20mA 絶縁型抵抗負荷650Ω以下
伝送出力範囲	0.1 pH単位の2pH幅以上を -1～14pHの範囲で任意設定可
電　　　　　源	AC90～132Vまたは、 AC180～264V　50/60Hz(オプション)
消　費　電　力	約3VA
周囲温度・湿度	－20～55°C, 99% (RH)以下(ただし結露しないこと)
構　　　　　造	屋外設置IP55 (防じん形，防憤流形）
外　形　寸　法	118(W)×129(H)×178(D)mm
取　付　方　法	50Aパイプ取付け
質　　　　　量	約3.5 kg
配　　線　　口	G3/4 (PF3/4F）3ヵ所
材　　質	本　体：アルミニウム合金鋳物
	窓：樹脂
	取付金具：SUS304
塗　　装　　色	メタリックシルバーおよびブルー

pH計変換器
HDM-135A型（2線式)　/　　HDM-136A型（4線式)
関連機器

コネクターボックス　FC-4

調節計と電極が離れて設置され，電極付属のリード線で
変換器までの配線ができない場合に使用します。
型　　　名:FC-4
構　　　造：屋外型
質　　　量：約0.9kg
ケ　ー　ス:ABS樹脂
ベ　ー　ス:ABS樹脂
色　　：梨地クロームメッキ
取付方法:25A～50Aパイプまたは壁，板に取り付け可能

専用ケーブル EC-10

専用ケーブルはpH/ORP計用の特殊ケーブルで
調節計とコネクターボックス間に使用します。
型　　　名:EC-10
外　　　径：φ８
絶　縁　物：ポリエチレンおよびビニール
外　　　被：ビニール
芯線間絶縁抵抗:10⁵MΩ以上/100m
延長距離：最長100m,途中中継使用不可
標　準　長:5m～100mまで5ｍ単位
質　　　量：約0.5kg/5m

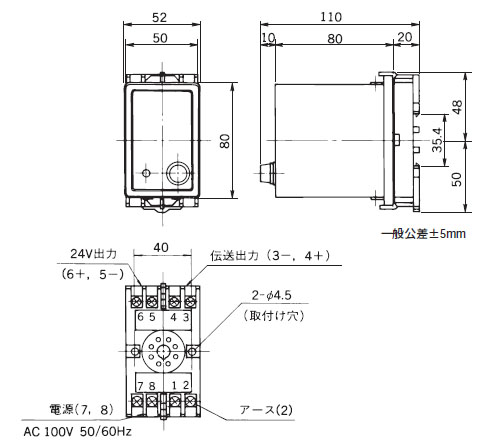

電源ユニット

●電源ユニット
２線式HDM-35A型へDC 24Ｖ電源を供給するユニットです。
型　　　名:PA-24
出力定格電圧:DC24V^+3-1Ｖ
出力定格電流：２～22mA (2台の計器の並列接続は不可）
電　　　源:AC100 V±10％　50/60Hz
周囲温度:－5～55で
構　　　造：屋内用，プラグイン型
質　　　量：約300g
※端子台より出力伝送信号DC4～20mAを取出し可能

pH計変換器
HDM-135A型（2線式)　/　　HDM-136A型（4線式)
組み合わせ検出器

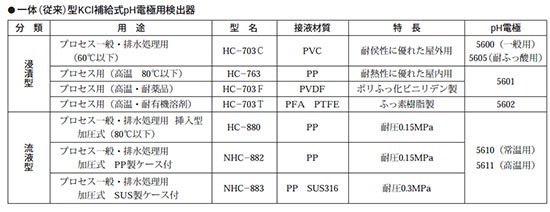

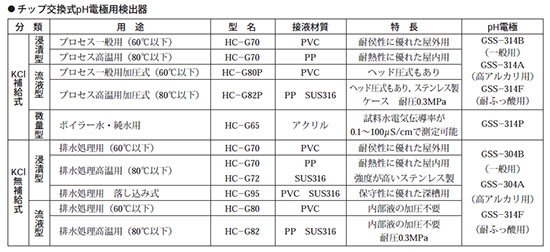

HDM-135A/HDM-136A型の組み合せ検出器(電極ホルダー)は，
チップ交換式pH電極用と一体(従来)型KCI補給式pH電極用があります。
それぞれ浸漬型，流液型，材質など試料水の測定条件に応じて選定をお願いします。
