パネル型 pH調節計　HBM-100B型/ORP調節計　HBM-102B型

パネル型調節計

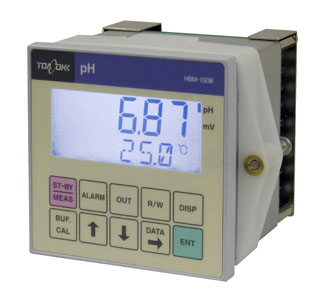

pH調節計　HBM-100B型　/　ORP調節計　HBM-102B型

パネル型調節計
pH調節計　HBM-100B型
ORP調節計　HBM-102B型

測定項目

販売価格は東亜DKK代理店の
当社までお問い合わせください。

・コンパクトDIN96サイズのパネル取り付け型pH/ORP調節計
・電極特性の良否を自動判定
・表示器はLEDバックライト付き

pH計(HBM-100B):PH -1～PH 15
0RP計(HBM-102B):-2000～＋2000mv

コンパクトDIN規格96×96mmの
パネル取り付け型pH/ORP調節計です。
警報(調節)出力２点と, DC 4～20mA伝送出力を標準装備しています。

○標準液校正(チェック)は，ワンタッチ自動安定判別付きなので，
　個人差のない安定した校正が行えます。
　また，電極特性の良否を自動判別しメッセージを表示します。
○警報(調節)出力は，調節感度設定付き上・下限ON-OFF動作です。
○表示器はバックライト付きです。

販売価格などは東亜ディーケーケー株式会社販売代理店の
当社までお問い合わせください。
株式会社共亜計測
TEL 03-3480-9878 / FAX 03-3480-9807
e-mail. info@k-kyoa.co.jp

パネル型調節計
pH調節計　HBM-100B型
標準仕様

製　品　名	PH調節計
型　　　　名	HBM-100B
計量法型式承認番号	第SS171号
測定範囲	pH：－1.00～15.00 (温度：-5.0～100.0℃)
表示方式	デジタル液晶表示器（LEDバックライト付き）
伝送出力	DC4～20ｍA絶縁型　負荷抵抗：650Ω以下
伝送出力範囲	0.01pH単位, 2pH幅以上で任意設定
警報（調節）出力	出力点数:2点（上下限任意設定）a接点　接点容量：AC250V　3A以下（抵抗負荷）接点機能：上下限動作(ON-OFF制御，調節感度設定可）と、保守中・洗浄中・異常から選択
性　能	直線性：±0.03pH以内（等価入力）
	繰返し性：±0.02pH以内（等価入力）
	応答時間：出荷時約5秒に設定（90％応答）
電源消費電力	AC100～240V±10％　　50/60Hz 約6VA（AC100V時）
周囲温度・湿度	－10～50℃　　0～90％RH
外形寸法質量	96 (W)×96(H)×90(D)mm (パネルカット　92×92㎜) 約0.6㎏
構造材質	屋内設置(IP20) 本体：アルミ　　表示部：ポリエステル樹脂

パネル型調節計
ORP調節計　HBM-102B型
標準仕様

製　品　名	ORP調節計
型　　　　名	HBM-102B
計量法型式承認番号	ー
測定範囲	mV：－2000～+2000mV (温度：-5.0～100.0℃)
表示方式	デジタル液晶表示器（LEDバックライト付き）
伝送出力	DC4～20ｍA絶縁型　負荷抵抗：650Ω以下
伝送出力範囲	1mV単位, 400mV幅以上で任意設定
警報（調節）出力	出力点数:2点（上下限任意設定）a接点　接点容量：AC250V　3A以下（抵抗負荷）接点機能：上下限動作(ON-OFF制御，調節感度設定可）と、保守中・洗浄中・異常から選択
性　能	直線性：3mV以内（等価入力）
	繰返し性：±3mV以内（等価入力）
	応答時間：出荷時約5秒に設定（90％応答）
電源消費電力	AC100～240V±10％　　50/60Hz 約6VA（AC100V時）
周囲温度・湿度	－10～50℃　　0～90％RH
外形寸法質量	96 (W)×96(H)×90(D)mm (パネルカット　92×92㎜) 約0.6㎏
構造材質	屋内設置(IP20) 本体：アルミ　　表示部：ポリエステル樹脂

pH調節計　HBM-100B型　/　ORP調節計　HBM-102B型

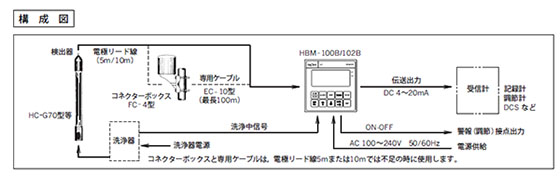

構成図

pH調節計　HBM-100B型　/　ORP調節計　HBM-102B型
その他の機能

洗浄中信号入力：薬液・パルスエアジェット洗浄器なとからの洗浄中によって,伝送出力をホールドする
試料水pH値温度補償：
　　　　　　　　温度係数設定範囲…±0.100/°C換算　　基準温度…25℃
ガラス電極手動温度補償：
　　　　　　　　試料水温度を入力することにより，ガラス電極の温度特性を補償する
ＰＨ/ＯＲＰ値シフト：
　　　　　　　　±1.00pH/±100mV以内で平行移動(温度は±9.9°C以内で平行移動)
バーンアウト：ガラス電極異常，温度センサー異常などが発生すると伝送出力が振り切れる
測定モードへ自動復帰：
　　　　　　　　保守モード(ST－BY)のまま一定時間(1分～999分可変)経過すると，測定モードへ自動復帰する

pH調節計　HBM-100B型　/　ORP調節計　HBM-102B型
オプション機能

警報(調節)出力:2点(c接点)または4点(a接点)
洗浄器用電源出力：
　　　　　　　薬液･パルスエアジェットなどの洗浄器制御電源AC100Vを，内部タイマーにより出力できる。
RS-485出力:Modbus通信により，外部から測定値や設定値などの読み出しや，洗浄指令を行える。

pH調節計　HBM-100B型　/　ORP調節計　HBM-102B型
関連機器

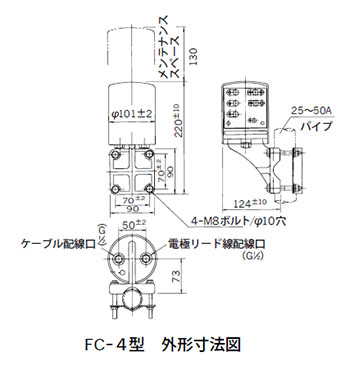

コネクターボックス　FC-4

調節計と電極が離れて設置され，電極付属のリード線で
変換器までの配線ができない場合に使用します。
型　　　名:FC-4
構　　　造：屋外型
質　　　量：約0.9kg
ケ　ー　ス:ABS樹脂
ベ　ー　ス:ABS樹脂
色　　：梨地クロームメッキ
取付方法:25A～50Aパイプまたは壁，板に取り付け可能

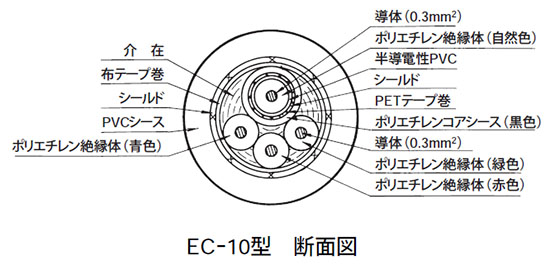

専用ケーブル EC-10

専用ケーブルはpH/ORP計用の特殊ケーブルで
調節計とコネクターボックス間に使用します。
型　　　名:EC-10
外　　　径：φ８
絶　縁　物：ポリエチレンおよびビニール
外　　　被：ビニール
芯線間絶縁抵抗:10⁵MΩ以上/100m
延長距離：最長100m,途中中継使用不可
標　準　長:5m～100mまで5ｍ単位
質　　　量：約0.5kg/5m

pH調節計　HBM-100B型　/　ORP調節計　HBM-102B型

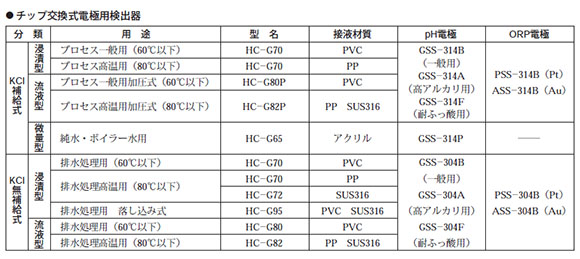

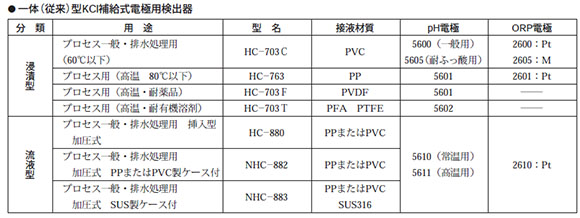

組み合わせ検出器

　HBM-100B/102B型の組合せ検出器(電極ホルダー)は，
チップ交換式電極用と一体(従来)型電極用があります。
それぞれ浸漬型・流液型，材質など測定条件に応じて選定をお願いします。
