pH変換器　HBM-160B型/ORP変換器　HBM-162B型（4線式）　

pH変換器（4線式）　HBM-160B型/
ORP変換器（4線式）　HBM-162B型

pH変換器（4線式）　HBM-160B型
ORP変換器（4線式）　HBM-162B型

測定項目

測定分野

販売価格は東亜DKK代理店の
当社までお問い合わせください。

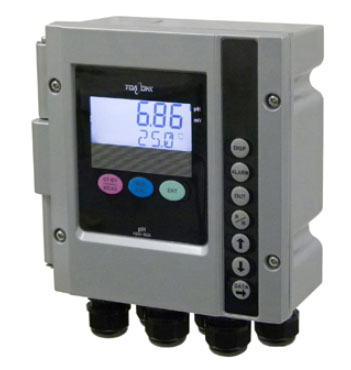

・小型アルミダイカスト製、多機能現場設置型pH/ORP変換器
・電極特性の良否を自動判定
・表示器はLEDバックライト付き
測定範囲
pH計(HBM-160B):PH-1～PH15
0RP計(HBM-162B):-2000～+2000mV

堅牢なアルミダイカスト製の4線式(ACフリー電源)
現場設置型pH/ORP計変換器です。
pH/ORP値と水温の伝送出力DC4～20mAと，
2点調節(上下限警報ｃ接点)出力を装備しています。
○扉を開けずに，前面10個の防水型シートキーで校正など全ての操作を行えます。
○標準液校正(チェック)は，ワンタッチ自動安定判別付きなので，
　個人差のない安定した校正が行えます。
　また，電極特性の良否を自動判別しメッセージを表示します。
○警報(調節)出力は，調節感度設定付き上・下限ON-OFF動作です。
○表示器はバックライト付きです。

販売価格などは東亜ディーケーケー株式会社販売代理店の
当社までお問い合わせください。
株式会社共亜計測
TEL 03-3480-9878 / FAX 03-3480-9807
e-mail. info@k-kyoa.co.jp

pH変換器　HBM-160B型（4線式）
標準仕様

製　品　名	pH計変換器
型　　　　名	HBM-160B型
計量法型式承認番号	第SS172号
測定範囲	pH：-1.00～15.00 (温度：-5.0～100.0℃)
表示方式	デジタル液晶表示器（LEDバックライト付き）
伝送出力	DC4～20ｍＡ絶縁型　　負荷抵抗：650Ω以下
伝送出力範囲	PH:0.01 pH単位, 2pH幅以上で任意設定温度…0.1℃単位で10℃幅以上で任意設定可能
警報（調節）出力	出力点数:2点（上下限任意設定）c接点　接点容量：AC250V　3A以下(抵抗負荷）接点機能：上下限動作(ON-OFF制御，調節感度設定可）と、保守中・洗浄中・異常から選択
性　　　　能	直線性（表示）：±0.03pH以内（等価入力）
	繰返し性（表示）：±0.02pH以内（等価入力）
	応答時間：出荷時約５秒に設定（90％応答）
電源・消費電力	AC100～240V (±10%) 　　50/60Hz 約6VA（AC100V定常時）
周囲温度・湿度	-20～55℃, 90%RH以下(結露なきこと）
外形寸法・質量	181(W)×180(H)×95(D)mm・約2.1kg
構　　　　造	屋外設置、防塵・防噴流型（IP65・NEMA4X相当)

ORP変換器　HBM-162B型（4線式）
標準仕様

製　品　名	ORP計変換器
型　　　　名	HBM-162B型
計量法型式承認番号	ー
測定範囲	mV：-2000～+2000mV (温度：-5.0～100.0℃)
表示方式	デジタル液晶表示器（LEDバックライト付き）
伝送出力	DC4～20ｍＡ絶縁型　　負荷抵抗：650Ω以下
伝送出力範囲	PH:0.01 pH単位, 2pH幅以上で任意設定温度…0.1℃単位で10℃幅以上で任意設定可能
警報（調節）出力	出力点数:2点（上下限任意設定）c接点　接点容量：AC250V　3A以下(抵抗負荷）接点機能：上下限動作(ON-OFF制御，調節感度設定可）と、保守中・洗浄中・異常から選択
性　　　　能	直線性（表示）：±3ｍV以内（等価入力）
	繰返し性（表示）：±3ｍV以内（等価入力）
	応答時間：出荷時約５秒に設定（90％応答）
電源・消費電力	AC100～240V (±10%) 　　50/60Hz 約6VA（AC100V定常時）
周囲温度・湿度	-20～55℃, 90%RH以下(結露なきこと）
外形寸法・質量	181(W)×180(H)×95(D)mm・約2.1kg
構　　　　造	屋外設置、防塵・防噴流型（IP65・NEMA4X相当)

pH変換器（4線式）　HBM-160B型　/　ORP変換器（4線式）　HBM-162B型

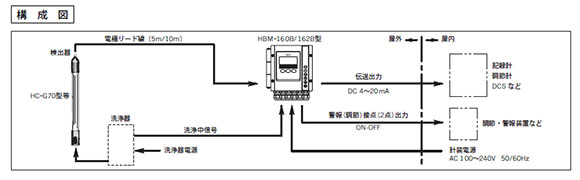

構成図

材質塗装色	本体：アルミダイキャスト表示部など：ポリエステル樹脂・メタリックシルバー
取付方法	50Aパイプ収り付け，オプションで壁・ラック取り付け
配　線　口	Ｇ1/2×6（φ6～φ12用ケーブルグランド付き）

pH変換器　HBM-160B型（4線式）
ORP変換器　HBM-162B型（4線式）
その他の機能

外部制御入力：
　　計器室，洗浄付き検出器などからの出力によって伝送出力をホールドする
試料水pH値温度補償：
　　温度係数設定範囲…±0.100/℃　　換算基準温度…25℃
ガラス電極手動温度補償：
　　試料水温度を入力することにより，ガラス電極の温度特性を補償する
ｐH/ORP値シフト：
　　±1.00pH/±100mV以内で平行移動(温度は±9.9°C以内で平行移動)
バーンアウト：
　　ガラス電極異常，温度センサー異常などが発生すると伝送出力が振り切れる
測定モードへ自動復帰：
　　保守モード(ST－BY)のまま一定時間(1分～999分可変)経過すると，測定モードへ自動復帰する

pH変換器（4線式）　HBM-160B型　/　ORP変換器（4線式）　HBM-162B型
オプション機能

警報(調節)出力:4点(3a十1c接点)
洗浄器用電源出力：薬液・ブラシなどの洗浄器制御電源AC100Vを，内部タイマーにより出力できる。
電源断出力信号：電源断の時，閉接点信号を出力する。
RS-485出力:Modbus通信により，外部から測定値や設定値などの読み出しや，洗浄指令を行える。

pH変換器　HBM-160B型（4線式）
ORP変換器　HBM-162B型（4線式）

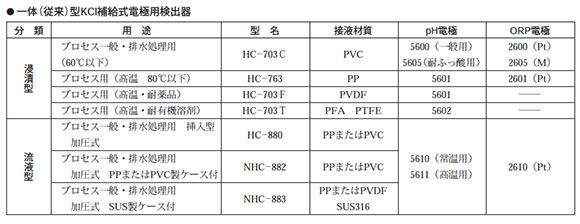

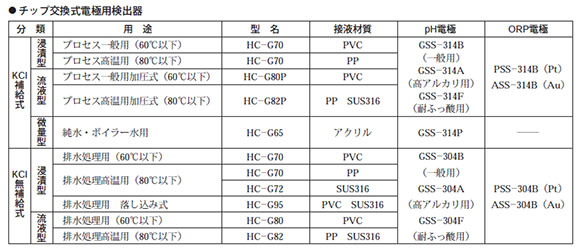

組み合わせ検出器

　HBM-160B/HBM-162B型の組合せ検出器(電極ホルダー)は，
チップ交換式電極用と一体(従来)型電極用があります。
それぞれ浸漬型・流液型，材質など測定条件に応じて選定をお願いします。
